測試樁用途　　主要用于陰極保護參數的檢測，是管道管理維護中必不可少的裝置，按測試功能沿線布設。測試樁可用于管道電位、電流、絕緣性能的測試，也可用于覆蓋層檢漏及交直流干擾的測試。測試樁類型　　電位測試樁;電流測試樁;套管測試樁;絕緣連接測試樁;犧牲陽極測試樁;其它測試樁;交叉點測試樁;跨接測試樁。測試樁型號Φ108×2000×4mm;Φ108×3000×4mm;Φ89×1800×3mm;Φ89×1800×4mm;Φ114×3000×4mm;　　還可根據客戶要求生產不同規格的測試樁。產品參數

詳細說明　　適于現場使用。主要用于測定地下金屬管道的自然電位及陰極保護電位，測定土壤中的雜散電流，也可用于測定電纜金屬護套及混凝土中鋼筋的電位。該電極在土質較粘的地方，可作外加電流陰極保護體系中的控制電位用參比電極?？稍诟黝愅寥兰暗袘?。該產品的結構性能　　1電極體積小,攜帶方便。腔體由透明有機玻璃或ABS管構成，便于觀察內部硫酸銅溶液的飽和度?！　?電極電位穩定，電極不易極化?！　?電極壽命長，電極帽與電極腔體用螺口連接，灌裝溶液方便。一次灌液可使用一年以上。　　4電極結構牢固，接頭耐腐蝕，微孔膜滲漏速度合宜，無可見液流，可置于衣袋中。參比電極的應用　　1精確監測陰極保護狀態。用于犧牲陽極保護的電位測量;　　2在外加電流陰極保護系統中,作自動控制的穩定信號源,適用于埋地管道及地下金屬構筑物的陰極保護工程;　　3可埋設在需要監測而又不能進入的位置.如:大型容器底中心位置;地下燃料庫與化學貯罐之間不能接近的位置;城市路面底下的管網等.可在工程施工期間預先埋設,長期使用。;　　4管道陰極保護的遙測信號源。產品參數

　　柔性陽極　　柔性陽極是新開發出的一種新的材料，其主要的應用方面在于儲罐和埋地管道，剛開始出現輔助陽極是為了防止舊管道的老化而出現?！　∽饔谩　》乐估匣?、保證電流長距離傳輸　　應用范圍　　儲罐、埋地管道等　　簡介　　作為一種新型的輔助陽極，柔性陽極是新開發出的一種新的材料，其主要的應用方面在于儲罐和埋地管道內。剛剛開始出現輔助陽極是為了防止舊管道的老化而出現的，保護的電流會變大，一般的傳統方法根本沒有辦法解決的地方。通過實踐研究發現柔性陽極的應用前景是十分廣闊的，柔性陽極對以前傳統陰極保護方法形成了威脅，它可以成功的解決一些傳統的陰極保護方法無法做到的問題。導電的塑料制成了柔性陽極，銅芯的外面包裹著導電塑料，這樣它的結構跟外形就與電纜基本一致，所以又被叫做纜形陽極?！　∪嵝躁枠O的基本結構是：內部陽極芯材+填充焦炭粉+外部包裹織物+外部機械編織保護網，因其可靈活彎折，形似較粗的電纜而成為柔性陽極或纜狀陽極?！　∫罁?jù)內部陽極芯材的不同，柔性陽極可分為兩種，一種是早期的以熱塑性導電聚合物為陽極的導電聚合物柔性陽極，其以瑞侃的產品為代表;另一種柔性陽極的芯材為MMO/Ti絲與內部導電電纜的組合體，其陽極材料為MMO/Ti絲，其克服了原一代柔性陽極排流密度相對較小和不宜用于大排流密度的缺點，并結合了MMO/Ti陽極排流密度大、壽命長的技術優勢。當前兩種柔性陽極在市場上同時并存，但是，從未來發展趨勢來看，基于MMO/Ti柔性陽極技術優勢明顯，已經開始表現出強勁的增長勢頭。 [1]　　當前，柔性陽極的適用場合包括：　　1. 1.密集管道保護對象的陰極保護(如輸油氣站場埋地工藝管道);　　2. 2.地上鋼質儲罐的底板外表面陰極保護;　　涂層老化管道的陰極保護補強?！　‘a品特性　　柔性陽極起關鍵作用的是導電聚合物為輔材的中心銅導體。這種結構不但可以防止銅芯受化學腐蝕，并可以保證電流長距離傳輸。同時，又有小量的陰極保護電流連續不斷的擴散于導電聚合物輔層中，使全長的輔層都有電流滲透?！　щ娋酆衔锏耐鈱訛楦咝阅艿幕钚蕴?，外層用耐酸堿的編織層包扎。這種結構可以使現場松散的活性碳容易處理，從而簡化了現場的安裝程序?！　∪嵝躁枠O可以安裝在接近被保護的構件附近，解決了屏蔽和干擾問題;　　柔性陽極為不腐蝕陽極，不會產生環境污染;　　使用壽命長，可靠性高，安裝簡單。　　保護設計　　設計柔性陽極可以分為以下四步：　　(1)首先要確定所需的保護電流確定保護電流需要根據保護管道的防腐層狀況，然后可以選擇保護電流的密度，所需電流用過保護面積乘以電流的密度便可以得到?！　?2)其次就是設計回路，要保證設計出的柔性陽極的回路，可以保證整個長度上提供電流分布并保證分布均勻。　　(3)選擇合適的電源設備的規格，柔性陽極也有其特別之處，其特別之處就是陰、陽極間的電阻率很低，考慮到是很長的導體，就要采用非標準來計算?！　?4)選取配件，選取柔性陽極的配件時要以接線的方式作為依據。　　優點　　雖然柔性陽極較貴，但它們具有以下優點：　　1. 1.輸出電壓低，所以變壓整流器容量可以小一些;　　2. 2.電流利用率高，由于柔性陽極屬于近陽極(更靠近保護對象)，因此，可以保證絕大多數陰極保護電流會流到保護對象上，因為其它非保護對象而漏失的保護電流降到了低處，這也是采用柔性陽極陰極保護對其他非保護對象干擾小的原因;　　3. 3.沿受保護對象尺寸上的陰極保護電位分布均勻;　　4. 4.對其他裝置的干擾非常小?！　【哂蟹览讚舯Ｗo措施的電纜在塑料防護層外采用沒有額外防護層的鍍鋅鋼絲增強，這樣可以改善電纜護套的漏電負荷。這層增強材料通常是厚2mm的扁鋼帶，在土壤中特別容易被腐蝕。為了在電纜的有效壽命內確保防雷擊功能，應對增強鋼帶實施陰極保護?！　谩　∪嵝躁枠O在美國廣泛應用于石油金屬設施的保護、電廠地下金屬配管和構筑物的保護、船舶碼頭的保護等等，即使是美國水務協會AWWA也聽從了美國腐蝕工程師協會NCAE的建議在城市供水管網上大量采用柔性陽極進行保護，1999年，中石油曾組團到歐洲考察管道建設，發現歐洲的許多管道如Zeepipe、Asgard、Europipe1、Europipe、Norfra等管道的陰極保護也廣泛采用了柔性陽極技術?！　≡谟晒艿谰殖薪?、俄羅斯人設計的俄羅斯西伯利亞太平洋管道站場區域陰極保護工程中采用的也是柔性陽極。北京中俄管道項目部轉來一份中俄管道俄羅斯境內管段的設計文件，俄羅斯人在該管道上仍然采用的是柔性陽極保護。歐盟規范也建議采用柔性陽極進行區域陰極保護。　　圖1為柔性陽極與傳統的深井陽極和分布式淺埋陽極的特點對比，圖1中紅、黑、白三條曲線分別代表柔性陽極、分布式陽極以及深井陽極等保護系統在管采用柔線上的電位分布形態。柔性陽極電位分布為-0.9-- -1.0V;分布式陽極電位分布為-0.79-- -1.3V;深井陽極保護情況下的電位分布為-0.7V-- -1.6V。不難看出，柔性陽極的電位分布均衡，能很好地避免保護不足和過保護的問題，過保護對管道防腐層和管道材質，尤其是對X80鋼的危害不容忽視?！　纳媳砜梢钥闯?，柔性陽極區域陰極保護的保護參數非常理想，不存在保護不足和過保護的問題。也沒有對干線管道造成雜散電流干擾?！　∪嵝躁枠O的優點　　1.輸出電壓低，所以變壓整流器容量可以小一些;　　2.受保護的目的物沿線的陰極保護電位均勻地降低;　　3.對其他裝置的干擾非常小。

    可根據客戶圖紙定做水泥測試樁

陰極保護專用電纜    主要用于外加電流的陰極保護系統中，該電纜具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕性的能力，吸水性非常低，而且結構簡單，使用方便，不受敷設落差等優點。    我公司可以提供交聯聚乙烯絕緣聚氯乙烯護套電力電纜(YJV)陰極保護電纜。規格有:2.5mm2,6mm2,10mm2,16mm2,25mm2,35mm2。

鋅接地電池用途    鋅接地電池是絕緣接頭的配套產品，允許瞬時大電流沖擊，可為管道絕緣連接提供防雷擊和其它高壓故障電流保護。與內藏式避雷裝置比較，較大的優勢是其防護性能可方便地進行檢測，因而具有更高的可靠性。常用鋅接地電池型號規格

填包料    陽極填包料分兩種，一種犧牲陽極填料，一種為外加電流用填料。犧牲陽極和長效埋地用參比電極填料焦炭填料　　主要用于外加電流輔助陽極地床，包括高硅鑄鐵陽極地床和鈦基貴金屬氧化物陽極地床。焦炭填料成分組成

絕緣支架使用說明　　一、絕緣支架間距根據管道壁厚和輸送介質而定，常規支撐間距為1.5-2米。　　二、穿越主管端頭，兩組支架并排安裝，中間段距離按設計要求均勻安裝。　　三、由于管徑、防腐層等外在原因，故支架間隙不同，范圍在2-40mm均為合格間隙。　　四、絕緣支架在安裝在不同管徑的管道上，故弧度由于自身韌性可隨管道外弧改變。　　五、A型支架在安裝如508、559、610等較小管徑管道時，由于管道弧度較大，如不易安裝可使用安裝工具，如拉伸卡鉗等?！　×⒏鶕?jù)施工工藝要求，套管長度大于30米時，為防止磨損過大，主管前端需使用鋼制托管支架，主管穿過套管后，鋼制托管支架可拆下重復使用?！　∑摺榧涌焓┕に俣瓤墒褂秒妱庸ぞ呔o固螺絲?！　“?、800mm及以上管徑主管可增加加固帶，以達到雙重緊固效果。　　為方便施工每片絕緣支架內襯絕緣橡膠板，安裝時無需另加橡膠板。

補傷片用途    主要用在石油、化工、輸水、輸氣等夾克管HDPE補傷。    該產品主要用于管道磕碰傷，粘貼在管道表面起到密封和防腐的作用。它包括輻射交聯聚乙烯基材，一面復合有熱熔膠。

產品組成　　太陽能發電板、支撐架、智能電位采集儀、極化探頭、發射天線、測試樁體、發射器、編程控制器、模數轉換器、電源控制器、蓄電池、線路板；組成結構　　太陽能電池板和支撐架連接固定，支撐架再固定在測試樁外殼上，發射天線固定在測試樁外殼頂端，將連線好的發射器、編程控制器、模數轉換器、電源控制器固定在線路板上，將連接固定好的線路板和蓄電池固定在開了一個小門的測試樁外殼里面，將來自管道和參比電極的電纜連接到模數轉換器上，將太陽能板、蓄電池、電源控制器電纜相連接，構成了太陽能智能電位測試樁。智能測試樁的工作模式和主要功能　　1、定時工作模式：每天定時采集和上傳數據?！　?、連續采集模式：支持 24 小時連續采樣，可根據設定的時間段采樣，并對所有數據存儲。　　3、監測工作模式：一定時間間隔（可自行設定）　　4、斷電測試電位曲線快速采集工作模式：根據系統設置的時間段，支持面向斷電測試的電位數據快速采集，小采集間隔 30ms，默認手動測試　　5、具有遠程控制功能：通過配套系統軟件，可以調整監測儀的采樣時間、采樣頻率、斷電測試采樣時間、連續采樣時間等工作模式和工作參數?！　?、具有通訊異常保護功能：具有數據存儲功能，在通訊異常時，/在定時采集模式下，每天采集上傳一次數據，能夠存儲 1 年以上運行數據，保證測試數據不丟失，在通訊恢復時，可以自動上傳數據?！　?、采用極化探頭，具有抗交流干擾能力?！　?、可手動測試?！　?、如果采用鋰電池，電位采集儀可將供電電池電壓的數據一并上傳，以便了解電池的剩余電量。如采取太陽能供電方式，電壓也可顯示在控制器處?！　?0、GPS地圖標記：安裝完畢后可在PC端進行定位，定位測試樁的位置?！　?1、通道1/2可接直流電位，通道3可接電流?！　?2、配備太陽能與蓄電池，永不斷電?！　?3、配備控制器，保護蓄電池壽命和設備供電安全。　　14、SIM卡年每月30M免費流量?！　?5、4G傳輸，信號更穩定。

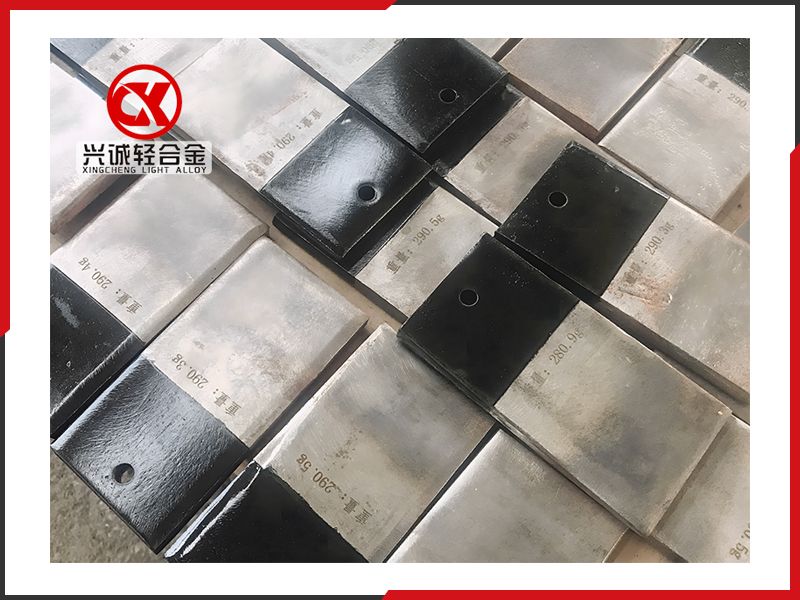

產品介紹    陰極保護測試片也叫檢查片，它是由1片或1組（3片或者6片）與管道材質相同，并且按照一定的規則沿管道埋設的鋼制試片，其中一組與管道相連，一組不與管道相連，用以檢測管道的腐蝕程度和腐蝕速率，借以判斷管道的保護程度，陰極保護試片是在測試位置代表管道的金屬試片，用于陰極保護測試。    作用：為了定量測量陰極保護效果,而在管道沿線典型地段埋設的與被保護管道相同材質的鋼質試片。    檢查片一般成對埋設,一片與管道相連（施加電保護）,另一片不相連。經一定時間后開挖、稱重、計算保護度。    式中　G1——無電保護檢查片的失重，g；    　　　S1——無電保護護檢查片的面積，cm2；    　　　G2——有電保護檢查片的失重，g；    　　　S2——有電保護檢查片的面積，cm2。    鋼試片的大小為：100mm×50mm×5mm。稱重精度為0.01g。試片要經有機溶劑脫脂，酸洗除銹和去除軋制氧化皮。吹干干燥24小時后才能精確稱重。并用瀝青或石蠟將檢查片上編號和準測試都位涂敷覆蓋，嚴格計算暴露面積。    檢查片常規測試周期不得小于一年。推薦為1、2、5、10、20年。    檢查片之間相距300mm。在雜散電流干擾區，應把檢查片埋在直流雜散電流從管道流出的地點。

產品介紹    陰極保護測試片也叫檢查片，它是由1片或1組（3片或者6片）與管道材質相同，并且按照一定的規則沿管道埋設的鋼制試片，其中一組與管道相連，一組不與管道相連，用以檢測管道的腐蝕程度和腐蝕速率，借以判斷管道的保護程度，陰極保護試片是在測試位置代表管道的金屬試片，用于陰極保護測試。    作用：為了定量測量陰極保護效果,而在管道沿線典型地段埋設的與被保護管道相同材質的鋼質試片。    檢查片一般成對埋設,一片與管道相連（施加電保護）,另一片不相連。經一定時間后開挖、稱重、計算保護度。    式中　G1——無電保護檢查片的失重，g；    　　　S1——無電保護護檢查片的面積，cm2；    　　　G2——有電保護檢查片的失重，g；    　　　S2——有電保護檢查片的面積，cm2。    鋼試片的大小為：100mm×50mm×5mm。稱重精度為0.01g。試片要經有機溶劑脫脂，酸洗除銹和去除軋制氧化皮。吹干干燥24小時后才能精確稱重。并用瀝青或石蠟將檢查片上編號和準測試都位涂敷覆蓋，嚴格計算暴露面積。    檢查片常規測試周期不得小于一年。推薦為1、2、5、10、20年。    檢查片之間相距300mm。在雜散電流干擾區，應把檢查片埋在直流雜散電流從管道流出的地點。
