KR2型極化探頭（參比電極的換代產品）隨著管道防腐層技術的進步（如3PE、環氧粉末等的廣泛使用），管道上的“漏點”越來越少，這使得基于“漏點”使用傳統參比電極來測量管道電位的方法變得越來越困難。同時由于雜散電流干擾和IR降的存在，傳統參比電極法也會產生許多異常和錯誤。目前，國外通常是使用一種稱之為“極化探頭”的裝置來解決這個問題。極化探頭是傳統參比電極的換代產品。我公司經過不懈的研發，在國內率先批量生產了技術產品—KR2型極化探頭。KR2是由銅—硫酸銅參比電極和與之圍繞的環型鋼盤及鹽橋組成，鋼盤通常與管道同材質，上面焊有兩根導線，一根通過測試樁與被測管道連接并引入極化。另一根與參比電極構成測量系統。這種結構使測量通道的電阻壓降減至小并有效地屏蔽了外界電流的干擾，使得在雜散干擾區或較少漏點的管段上十分困難的管道電位測量變得簡單、平滑、可靠、真實。部分KR2還帶有一個不通電的鋼環，與參比電極組合可方便的測量自然電位。與國外同類產品比較，KR2型具有結構新穎、穩定性好、堅固可靠、使用壽命長、便于攜帶和在工程現場應用等優點并以我國土壤陰極保護工程上常用的CSE（銅/硫酸銅參比電極）來測量和標注參比電位（進口極化探頭常用SCE），因而是更適合我國國情的新一代參比電極。使用說明：1、 使用前先露出底部的多孔陶瓷。2、 然后在水中（推薦用蒸餾水）浸泡24小時以上。3、 測量時可在電極周圍澆適量清水。                                  4、 稍微用力按壓務使鋼環和鹽橋孔與地面充分接觸。5、 紅線為參比線，接電位檢測儀表正端。綠線為測量線接電位檢測儀表負端。黃線為極化線與管道貨罐體相接?？蓽y(cè)“斷電電位”。6、 測量完畢將電極整理干凈后仍用膠帶封好備用。7、 也可直接埋地做抗干擾長效參比電極使用，此時需配填包料，配方與長效硫酸銅參比電極相同。

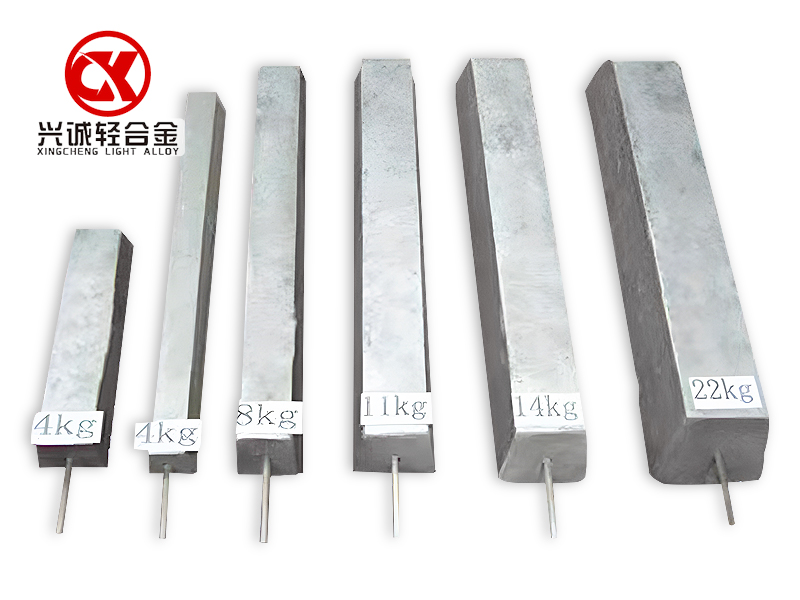

　　普通鋁犧牲陽極　　Ordinary aluminum sacrifice anode　　1、產品介紹Product introduction　　我公司按照GB/T 4948-2002研發生產的鋁合金犧牲陽極(簡稱：鋁陽極)適于海水介質中的船舶、機械設備、壓載水艙、儲罐內壁、濱海設施、海底管道、碼頭鋼樁、海洋平臺、電纜等設施金屬防腐蝕的陰極保護?！　he aluminum alloy sacrifice anode (aluminum anode for short) developed and produced by our company according to GB/T 4948-2002 is suitable for cathodic protection of metal corrosion in ships, machinery and equipment, ballast water tanks, inner wall of storage tanks, coastal facilities, submarine pipelines, wharf steel piles, offshore platforms, cables and other facilities in seawater medium.　　2.鋁陽極化學成份Chemical composition of aluminum anode　　3.鋁陽極電化學性能Electrochemical performance of aluminum anode　　4.儲管內用鋁犧牲陽極參數表Aluminum sacrificial anode parameter table for storage tube　　5、產品參考圖片Product reference picture

便攜式參比電極Portable reference electrode　　1、產品介紹 Product introduction　　參比電極是陰極保護系統中重要的組成部分之一。它即可用來測量被保護構筑物的電位，又可作為恒電位儀自動控制的信號源。　　Reference electrode is one of the important components in cathodic protection system. It can be used to measure the potential of the protected structure and can be used as the signal source automatically controlled by the potentiostat.　　2、產品應用 Product application　　(1)精確監測陰極保護狀態，用于犧牲陽極保護的電位測量?！　?1) Accurately monitor the state of cathodic protection, used for potential measurement of sacrificial anode protection.　　(2)在外加電流陰極保護系統中,作自動控制的穩定信號源,適用于埋地管道及地下金屬構筑物的陰極保護工程?！　?2) In the impressed current cathodic protection system, as an automatic control of the stable signal source, suitable for the cathodic protection of buried pipelines and underground metal structures.　　(3)可埋設在需要監測而又不能進入的位置。如:大型容器底中心位置;地下燃料庫與化學貯罐之間不能接近的位置;城市路面底下的管網等。可在工程施工期間預先埋設,長期使用?！　?3) Can be buried in the need of monitoring but cannot enter the position. Such as: large container bottom center location; Inaccessible locations between underground fuel storage and chemical storage tanks; Urban roads under the network, etc. Can be buried in advance during the construction of the project, long-term use.　　(4)管道陰極保護的遙測信號源?！　?4) Telemetry signal source for pipeline cathodic protection.　　3、使用方法 Method of use　　1.打開端帽，將硫酸銅晶體倒入電極管體內?！　?, hit the beginning cap, the copper sulfate crystal into the electrode tube body.　　2.再倒入適量的蒸餾水或純凈水，使硫酸銅晶體溶解后形成飽和硫酸銅溶液。飽和的標志就是電極管體一直保持有晶體存在。擰緊后即可用來測量電位?！　?, then pour the right amount of distilled water or pure water, make the copper sulfate crystal dissolved after the formation of saturated copper sulfate solution. A sign of saturation is the constant presence of crystals in the electrode tube. After tightening, it can be used to measure potential.　　3.測量電位時，電極體插入電介質(水或土壤)中，對土壤，只要其端部和土壤接觸即可，測量時盡量靠近管道以減小管地電位的影響。電位測量時萬用表表筆一端接參比電極引出線，一端連接測試線或測試端子?！　?.When the potential is measured, the electrode body is inserted into the dielectric (water or soil). For the soil, as long as its end is in contact with the soil, it can be measured as close as possible to the pipe to reduce the influence of the pipe ground potential. For potential measurement, connect one end of the multimeter to the reference electrode lead wire and the other end to the test wire or test terminal.　　4、技術指標Technical indicators　　5、產品參考圖片Product Reference picture

　　腐蝕是世界各國共同面臨的問題，據有關統計,每年腐蝕損失約占各國GDP的3～5%，遠遠大于自然災害、各類事故損失的總和。腐蝕問題已經成為影響國民經濟和社會可持續發展的重要因素之一。研究表明，我國的腐蝕總成本約占當年GDP的3.34%，總額超過2萬1千億元人民幣，相當于每個中國人當年承擔1555多元的腐蝕成本。　　“我國腐蝕狀況及控制戰略研究”項目科學家、中國科學院海洋研究所侯保榮院士代表項目組作報告。侯保榮院士介紹說，該項目圍繞我國基礎設施、交通運輸、能源、水環境、生產制造及公共事業等領域腐蝕狀況開展調查研究，在廣泛深入調查研究基礎上獲取全國腐蝕成本數據，并揭示我國腐蝕控制領域存在的問題及制約其發展的主要因素，提出解決我國腐蝕控制領域所存在的問題的戰略建議和對策。項目組希望通過一系列的調查數據，引發全社會對防腐蝕技術更加關注，構建腐蝕控制經濟模型，建立全國腐蝕損失及其控制數據庫，推動中國防腐產業的快速科學發展。侯保榮院士據了解，該項目的研究領域涉及公路橋梁、港口碼頭、水利工程、市政管網、海洋平臺、飛機、汽車、化工、冶金及采礦業等30個行業。研究人員采用發放問卷、實地調研、專家咨詢、電話訪談、學術討論、大會交流、查閱文獻、國外考察等方式，通過100多位專家一年多的努力，獲得了大量可靠數據，撰寫行業調查報告30余份，出版專著20余部，并聯合中國腐蝕與防護學會經過科學計算得出了我國腐蝕成本?！　「g是自然界中所有物質都要面對的消損破壞現象，具有普遍性、隱蔽性、漸進性和突發性的特點，它給人類造成了巨大的損失，不僅消耗資源，污染環境，而且造成了大量的工業事故，危及人類的健康和安全。例如，2013年11月22日，黃島區輸油管道發生爆炸事故，共造成62人遇難，136人受傷，直接經濟損失7.5億元。國務院重大事故調查組發表報告稱，事故直接原因?yàn)椤拜斢凸艿琅c排水暗渠交匯處管道腐蝕減薄、管道破裂”，引發爆炸?！　?1·22青島輸油管道爆炸事故現場同時，每年數以億萬噸的材料腐蝕與失效產物不予控制的流失到自然環境中，帶來巨大的資源浪費，對自然環境也帶來嚴重的影響，其中毒性的腐蝕產物通過人類食用的植物和動物呈指數倍的聚集后，嚴重影響到人類的身體健康，對生態平衡產生的破壞?！　∨c歐美等發達國家相比，我國腐蝕調查工作起步晚，覆蓋領域優先，亟待開展全國層面的腐蝕成本調查和防腐策略的研究，加強人們對腐蝕危害的認識，提高人們的防腐意識。侯保榮院士指出，腐蝕是安全問題、是經濟問題、是生態文明問題，腐蝕防護是發展戰略的重要內容，腐蝕防控力度是國家文明和繁榮程度的反映。項目組將聯合20多位院士，向國務院提交“關于將我國基礎設施及重大裝備腐蝕防護安全納入國家戰略的建議”，呼吁加快推動我國腐蝕防護技術水平的提高，科學降低腐蝕損失

　　1) 檢查接線柱與大地絕緣情況，電阻值應大于100千歐,用萬用表測量,若小于此值應檢查接線柱與外套鋼管有無接地,若有,則需更換或維修?！　?) 測試樁應每年定期刷漆和編號?！　?) 防止測試樁的破壞丟失,對沿線城鄉居民及兒童作好愛護國家財產的宣傳教育工作。

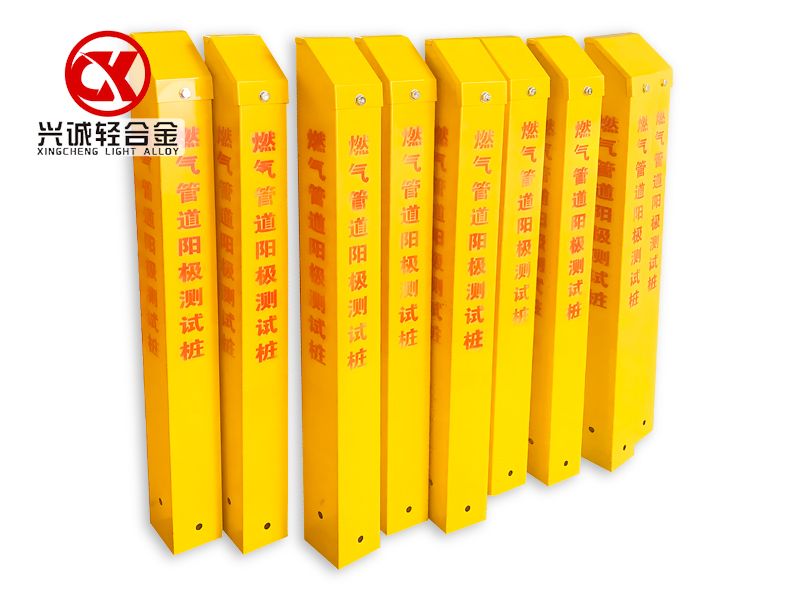

　　在施工中，陰極保護的測試裝置應該和其他陰極保護系統同時安裝。安裝測試裝置的時候應該沿著被保護管道的方向設定位置，彼此相鄰的兩個測試裝置間隔距離應該在1公里到3公里之間。如果管道經過城市鄉鎮或者工業園區，測試裝置的相鄰間隔距離不應該超過1公里，如果測試到受雜散電流干擾影響的地區，測試裝置的間隔距離更應該適當?shù)募用?。測試裝置一般安置的環境有：被保護管道與交流或直流電氣化鐵路交叉或者平行段；安裝絕緣接頭的地方；連接接地系統的地方；裝有金屬套管的位置；被保護管道與其他管道或者結構有連接額地方；輔助試片及接地裝置連接的地方；管道與周圍道路或者堤壩交叉通過的地方；穿越鐵路或者流水的地方；與外部金屬結構建筑物相鄰的地方等。安裝測試裝置的時候至少有兩個電纜與被保護管道相連接，而且使用的電纜應該采用顏色區別，或者做其他標志進行區分，并且要做到全線統一。

　　主要用于陰極保護參數的檢測，是管道管理維護中必不可少的裝置，按測試功能沿線布設。 測試樁可用于管道電位、電流、絕緣性能的測試，也可用于覆蓋層檢漏及交直流干擾的測試。測試樁是一種專門用于管道陰極保護配以電位測試探頭對保護管道進行測試的附屬設備。

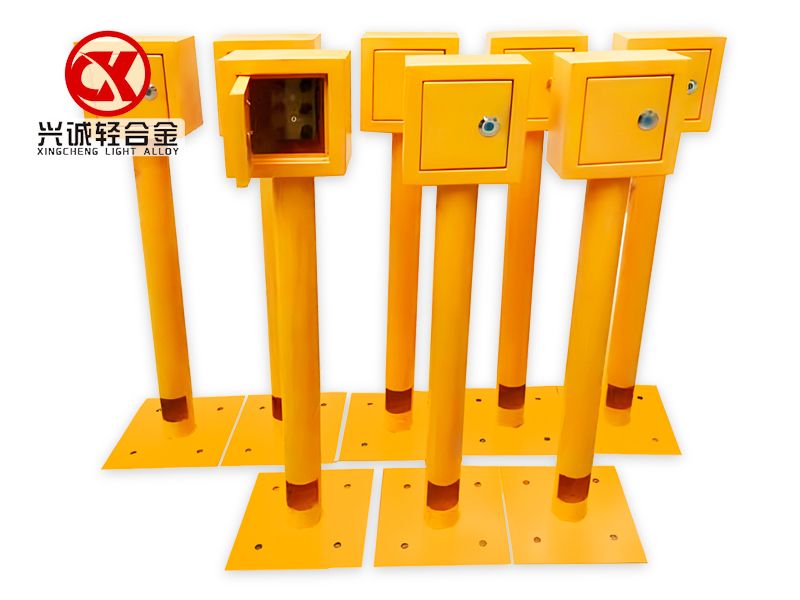

　　測試樁設計為多功能測試樁，用于陰極保護參數的檢測，是管道管理維護中必不可少的裝置，按測試功能沿線布設。測試樁用于管道電位、電流、絕緣性能的檢測。　　測試樁由樁體、測試接線板、測試導線和銘牌等幾部分組成?！　“床馁|(zhì)分:　　鋼質測試樁、水泥測試樁、塑料測試樁。鋼質測試樁又分為碳鋼測試樁和不銹鋼測試樁?！　“垂δ芊?　　● 電位測試樁:主要用于檢測保護電位　　● 犧牲陽極測試樁:用于連接犧牲陽極,測量犧牲陽極的性能參數　　● 電流測試樁:測量管中電流　　● 保護效果測試樁:連接測試片。

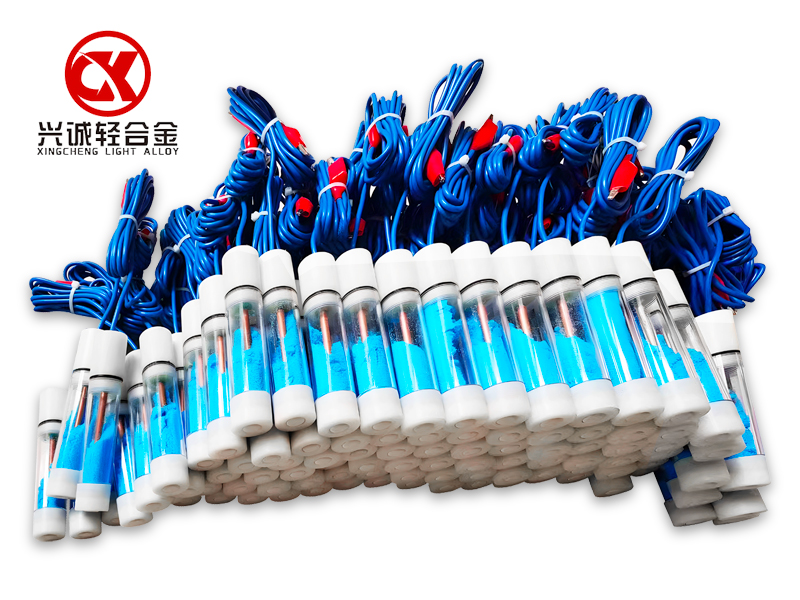

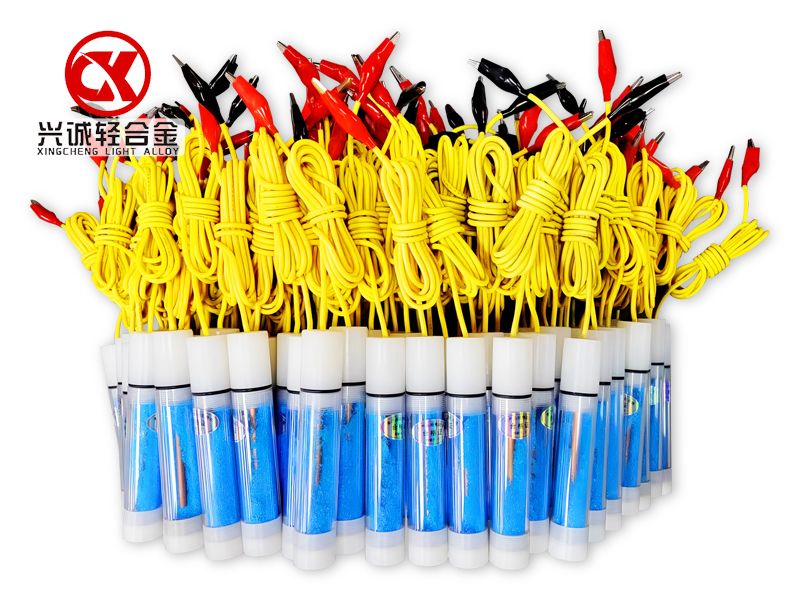

　　監測金屬電位所用的參比電極應該工作穩定、可靠，并且便宜、易于制作、安裝和使用方便?！　‰姌O的類型：　　一類是可逆電極——甘汞電極、硫酸銅電極　　優點：電位穩定，監測值精確度高?！　∪秉c(diǎn)：易損壞，安裝、固定較困難?！　×硪活惞腆w金屬電極—固體金屬電極　　特點：應用于電位范圍較寬的系統，且制作簡單，使用方便。　　參比電極的安裝位置，一般選在距陰極遠或電位低的部位。

　　參比電極是可逆電極體系，它在規定的條件下具有穩定的重現的可逆電極電位。通常對參比電極的主要要求是：　　（1）電極的可逆性比較好，不易極化。這就要求參比電極為可逆電極而且交換電流密度大(>10-5A/cm2)。當電極流過的電流小于10-7A/cm2時，電極不極化。即使短時間流過稍大的電流，在斷電后電位能很快回復到原來的數值?！　。?）電極電位比較穩定，且較靠近零電位，不易極化或鈍化。參比電極制各后，靜置數天以后其電位應穩定不變?！　。?）電位重現性好。不同人或各次制作的同種參比電極，其電位應相同。每次制作的各參比電極，在穩定后其電位也應相同，其差值應小于lmV?！　。?)溫度系數小，即電位隨溫度變化小。而且當溫度回復到原先的溫度后，電位應迅速回到原電位值。　?。?）制備、實際使用和維護比較方便，經久耐用。能滿足上述要求的參比電極有氫電極、甘汞電極、硫酸亞汞電極、氧化汞電極、氯化銀電極等。這些電極多數為第二類電極。
